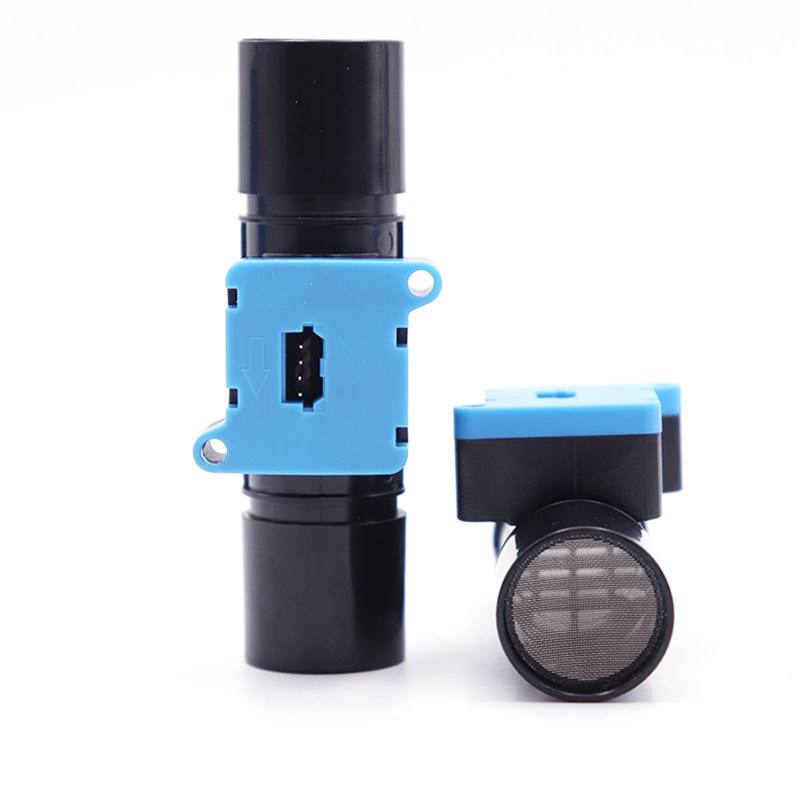

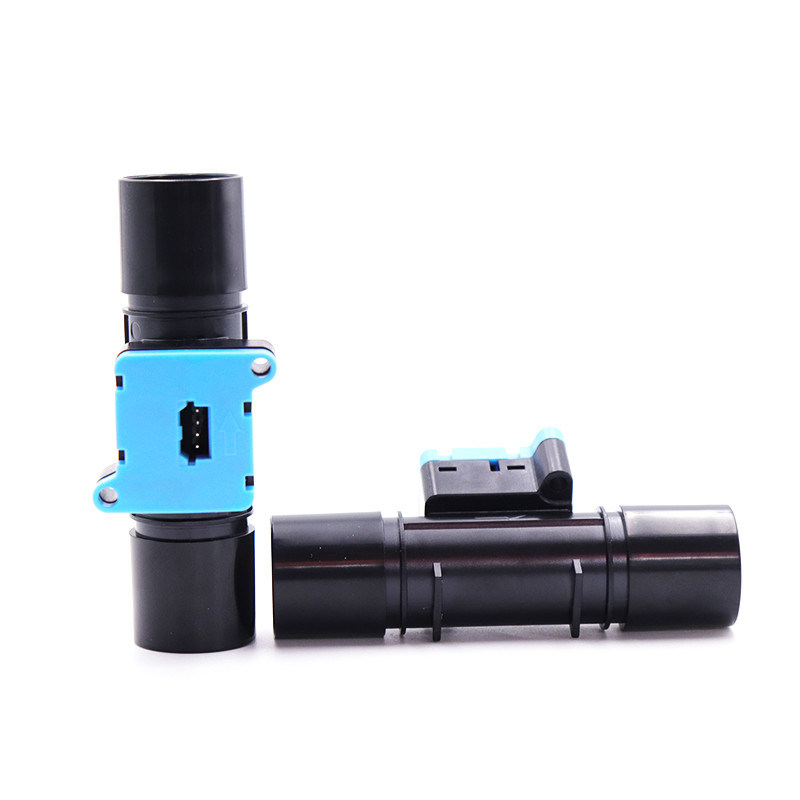

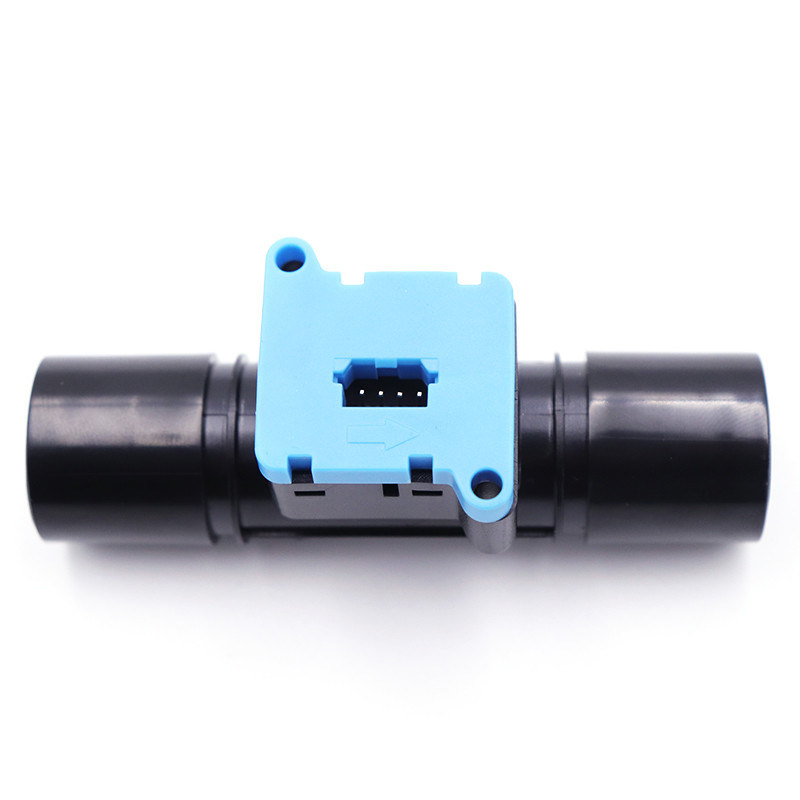

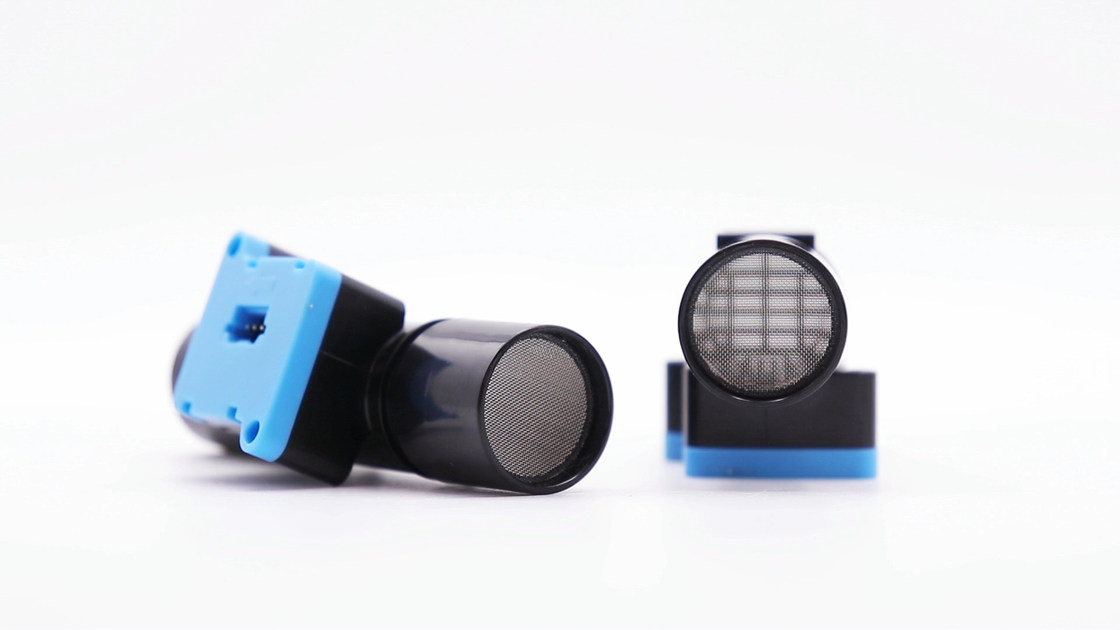

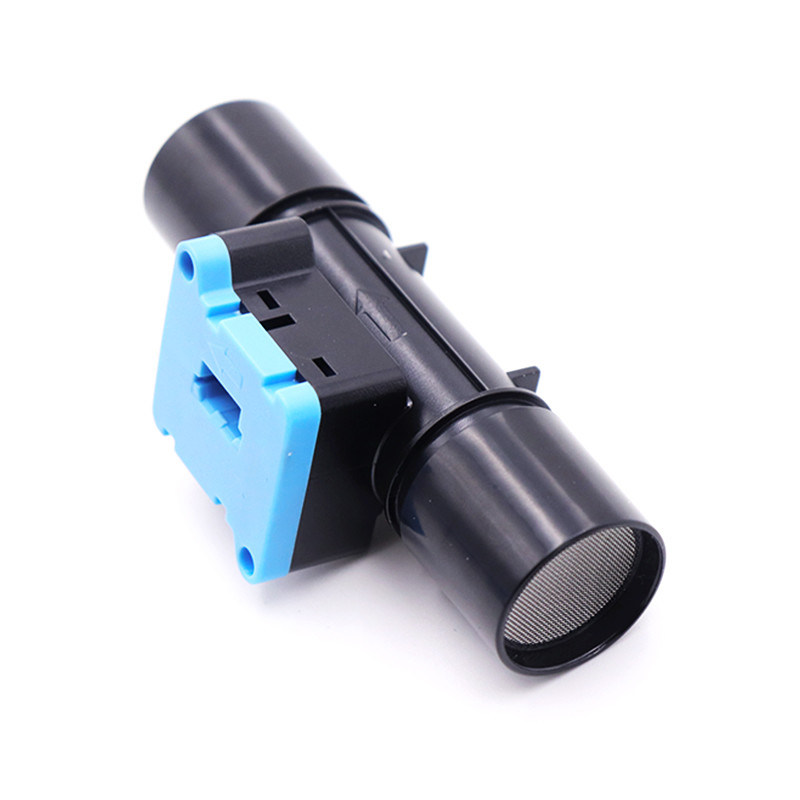

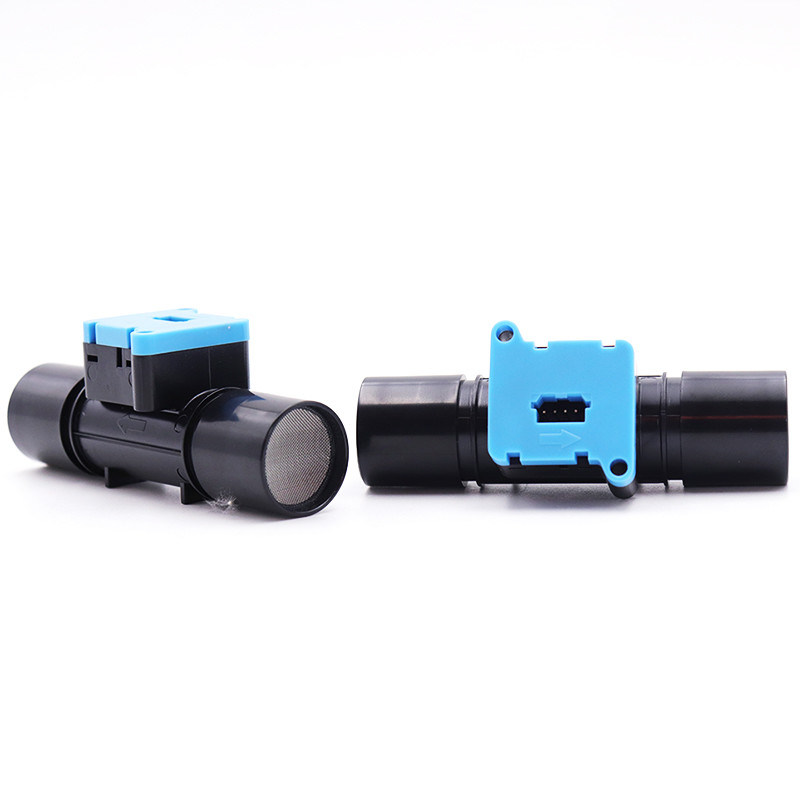

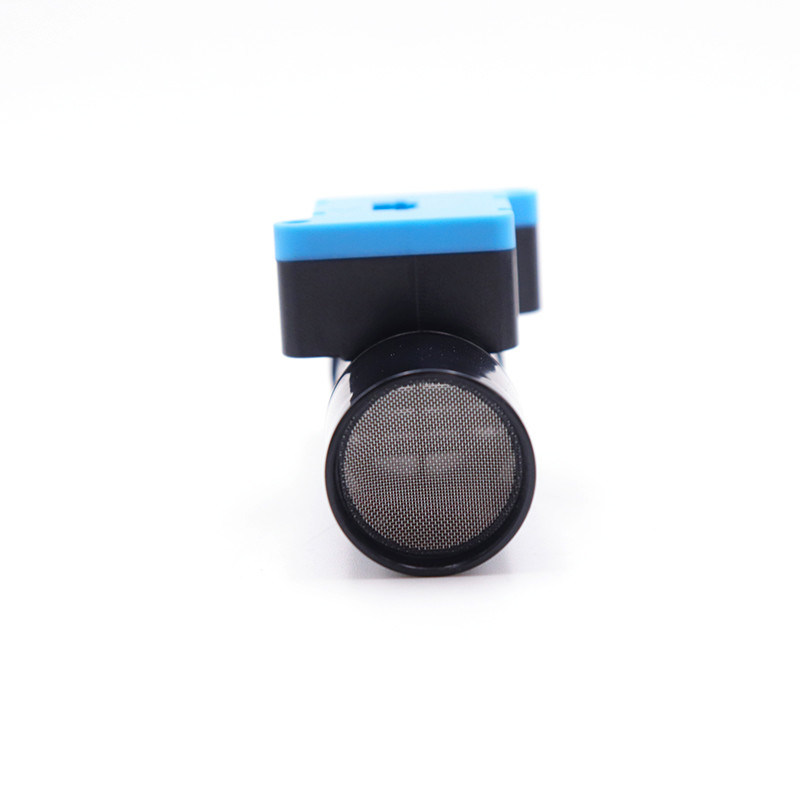

200slm फ्लो मीटर सेंसर, WNK3000 इंस्पिरेटरी डिजिटल मास एयर फ्लो सेंसर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | अनहुइ, चीन |
| ब्रांड नाम: | WNK |
| मॉडल संख्या: | WNK3000 |
भुगतान & नौवहन नियमों:
| मूल्य: | $88.00/Pieces 1-99 Pieces |
|---|---|
| पैकेजिंग विवरण: | <i>Neutral carton packing or as per your requirement.</i> <b>तटस्थ गत्ते का डिब्बा पैकिंग या अपनी आव |
| आपूर्ति की क्षमता: | पर्यावरण निगरानी के लिए प्रति सप्ताह 500 टुकड़ा / टुकड़े डिजिटल I2C 200slm फ्लो सेंसर |
|
विस्तार जानकारी |
|||
| प्रकार: | फ्लो सेंसर | नमूना: | WNK3000 |
|---|---|---|---|
| उत्पादन: | I2C | आवेदन: | चिकित्सा, प्रक्रिया स्वचालन, ईंधन सेल नियंत्रण, आदि। |
| टेस्ट मीडिया: | Air, N2. वायु, N2. 02, non-corrosive gas 02, गैर संक्षारक गैस | शुद्धता: | 1.5% |
| फ्लो रेंज: | ± 200slm (द्विदिशात्मक) | वर्किंग टेम्परेचर: | 50सी (मैक्स) |
| तापमान प्रतिकरण: | हाँ | MOQ: | 1 पीसी |
| प्रकार: | हवा का प्रवाह सेंसर | बंदरगाह: | शंघाई, Ningbo, शेन्ज़ेन आदि |
| हाई लाइट: | 200slm फ्लो मीटर सेंसर,WNK3000 मास एयर फ्लो सेंसर,इंस्पिरेटरी डिजिटल मास एयर फ्लो सेंसर |
||
उत्पाद विवरण
गैर-आक्रामक वेंटिलेशन के लिए इंस्पिरेटरी डिजिटल मास एयर फ्लो सेंसर 200slm
विशेषताएं
* कम दबाव का नुकसान
* प्रवाह सीमा: ± 200slm (द्विदिशात्मक)
* शुद्धता 1.5% रीडिंग (सामान्य मूल्य)
* पूर्ण अंशांकन और तापमान मुआवजा
*शून्य बहाव
गैस प्रवाह को थर्मल सेंसर चिप द्वारा मापा जाता है, जो बहुत तेज़ सिग्नल प्रोसेसिंग समय सुनिश्चित करता है और समान उत्पादों की तुलना में सबसे अच्छी सटीकता है और इसमें एक द्विदिश माप कार्य है।
उत्पाद वर्णन
WNK3000 को विशेष रूप से वेंटिलेटर अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह शानदार सटीकता के साथ हवा, ऑक्सीजन और अन्य गैर-आक्रामक गैसों के प्रवाह को मापता है।वायु वाहिनी में विशेष डिजाइन सेंसर से गुजरने वाले प्रवाह निकाय के दबाव को बहुत कम कर देता है, जिससे इसका प्रदर्शन विभिन्न मांग वाले अनुप्रयोग परिदृश्यों, जैसे कि चिकित्सा वेंटिलेशन और श्वसन अनुप्रयोगों के लिए उपयुक्त हो जाता है।
WNK3000 5V बिजली आपूर्ति वोल्टेज के साथ काम करता है और है
एक डिजिटल I2C इंटरफ़ेस।आउटपुट मान आंतरिक रूप से है
कैलिब्रेटेड और तापमान मुआवजा।
यह एक थर्मल सेंसर चिप और a . द्वारा जुड़ा हुआ है
उच्च-प्रदर्शन एकीकृत 24-बिट AD अधिग्रहण
CMOSCMOS माइक्रोप्रोसेसर कनेक्शन प्रबंधक।
आवेदन रेंज
चिकित्सा, प्रक्रिया स्वचालन, बर्नर नियंत्रण, ईंधन सेल नियंत्रण, स्पेक्ट्रोस्कोपी, पर्यावरण
निगरानी, प्रयोगशाला।
OEM उद्योग अनुकूलन और समाधान
एप्लिकेशन साइट और ग्राहक की जरूरतों के अनुसार, प्रवाह सीमा को अनुकूलित किया जा सकता है और
स्वतंत्र वायु वाहिनी संरचना को ग्राहकों को पूरा सेट प्रदान करने के लिए डिज़ाइन किया जा सकता है
आवेदन समाधान।
WNK3000 . के आयाम
प्रश्न: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?
ए: हम पेशेवर दबाव / स्तर / तापमान माप निर्माता से अधिक के साथ हैं 13 साल का अनुभव।हमारे कारखाने का पता है: 4 / एफ, बिल्डिंग # 6, नंबर 168, जियांगझांग रोड, हाई-टेक जिला, 230088, हेफ़ेई, अनहुई प्रांत, चीन।
प्रश्न: आपकी गुणवत्ता नियंत्रण प्रणाली क्या है?
एक: हम एक आईएसओ 9001-2015 प्रमाणित निर्माता हैं, हमारे पास सख्त गुणवत्ता नियंत्रण प्रणाली है।क्लिबर्टियन के अलावा, प्रत्येक सेट उत्पाद हम शिपमेंट से पहले तापमान मुआवजा और उम्र बढ़ने का परीक्षण भी करते हैं, इसलिए गुणवत्ता की गारंटी है।
प्रश्न: आपके उत्पादों की वारंटी क्या है?
ए: गैर-मानव निर्मित क्षति के लिए शिपमेंट तिथि से 12 महीने।
प्रश्न: क्या हम उत्पादों पर अपने लोगो का उपयोग कर सकते हैं?क्या आप अनुकूलित उत्पाद प्रदान करते हैं?
हाँ। हम आपके लोगो का उपयोग कर सकते हैं, हम प्रति आवश्यकता अनुकूलित उत्पाद प्रदान कर सकते हैं।OEM/ODM स्वागत है
प्रश्न: आपका MOQ क्या है?
ए: हमारे पास कोई MOQ सीमा नहीं है,छोटी मात्रा गणको स्वीकार।
प्रश्न: परिवहन क्या है?
ए: फ्रेट प्रीपेड के लिए डीएचएल, फेडेक्स, टीएनटी, यूपीएस जैसे एक्सप्रेस, फ्रेट इकट्ठा करने के लिए अपने स्वयं के कुरियर खाते का भी उपयोग कर सकते हैं।अधिक माल के लिए हम हवा या समुद्र के द्वारा व्यवस्था कर सकते हैं।
