उत्पत्ति के प्लेस:
अनहुई, चीन
ब्रांड नाम:
WNK
प्रमाणन:
ATEX Ex ia IIC T4, CE, ROHS, ISO 9001:2015
मॉडल संख्या:
WNK8010-एटेक्स-आरएस
दस्तावेज़:
विडियो
विडियो

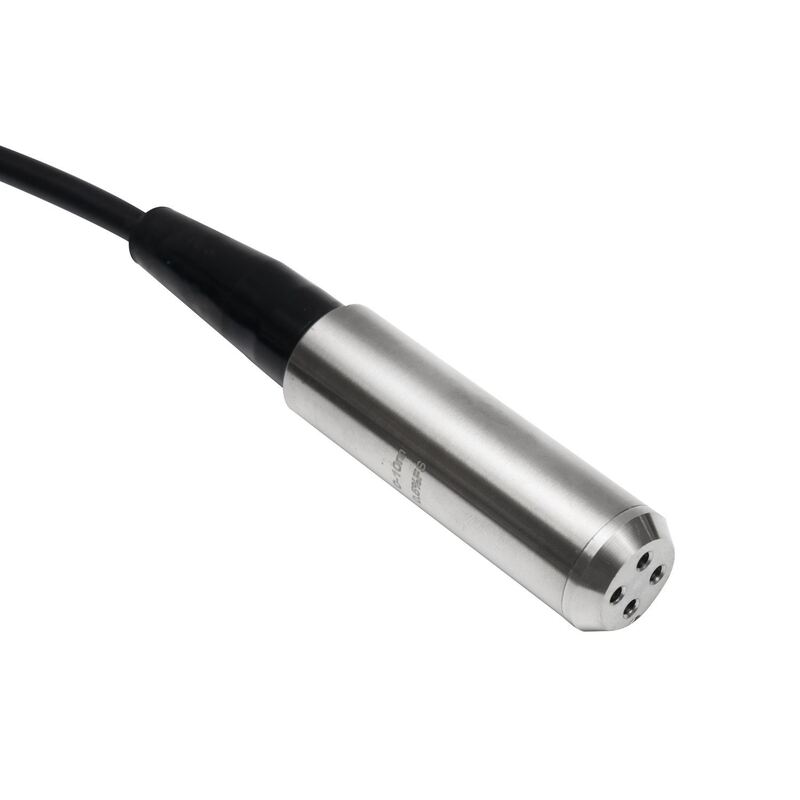

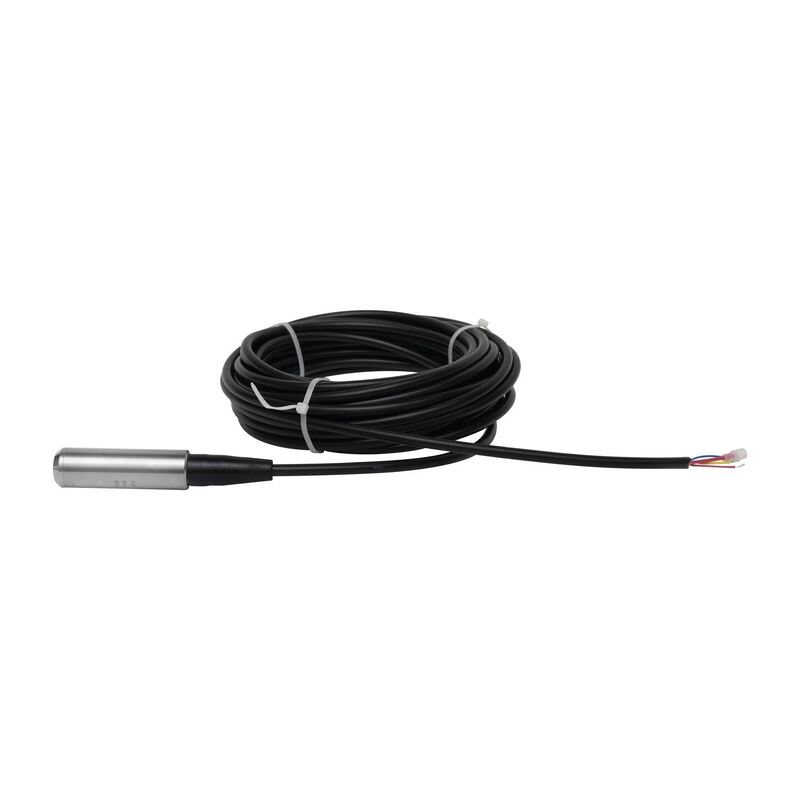

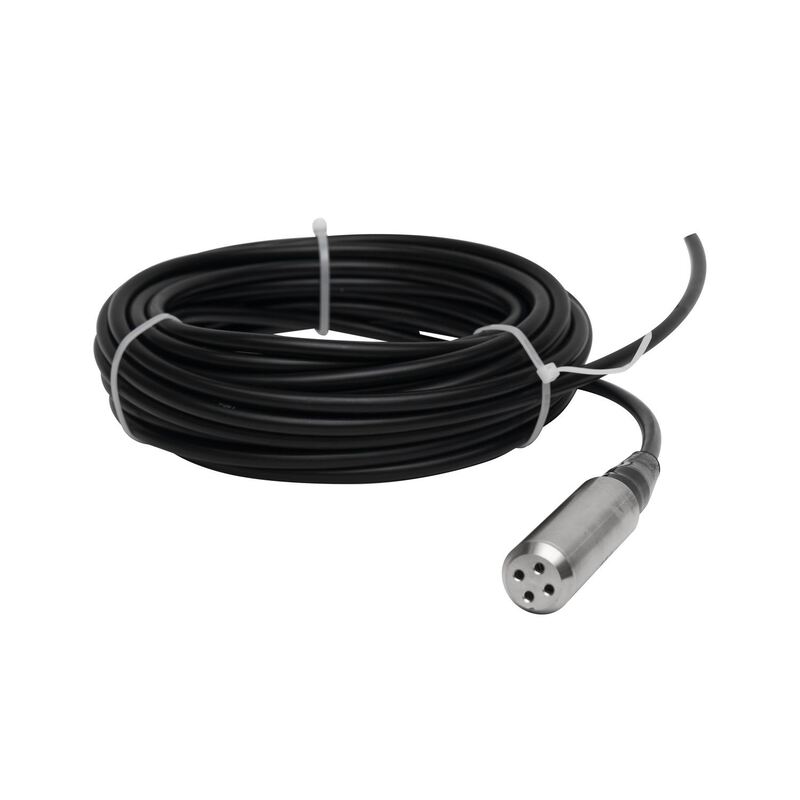

यह WNK8010-ATEX-RS विस्फोट प्रूफ लेवल ट्रांसमीटर खतरनाक कृषि और औद्योगिक वातावरण में मल्टी-सेंसर नेटवर्किंग के लिए ATEX इंट्रिन्सिक सुरक्षा प्रमाणन को RS485 मोडुबस RTU डिजिटल संचार के साथ जोड़ता है। प्रमाणित ATEX Ex ia IIC T4 Ga ज़ोन 0 गैस वातावरण के लिए और 200 मीटर तक IP68 सबमर्सिबल, यह एक RS485 बस पर 32 सेंसर तक सक्षम करता है — मल्टी-वेल सिंचाई निगरानी, टैंक फार्म और वितरित भूजल नेटवर्क के लिए वायरिंग लागत को नाटकीय रूप से कम करता है जहां विस्फोट सुरक्षा अनिवार्य है।
| मॉडल | WNK8010-TT |
| स्तर रेंज | 0-1m से 0-200mH2O |
| आउटपुट सिग्नल | RS485 मोडुबस RTU (4-20mA वैकल्पिक) |
| विस्फोट प्रूफ | ATEX Ex ia IIC T4 Ga / Ex ia IIIC T135°C Da |
| मोडुबस प्रोटोकॉल | RTU मोड, 1200-115200bps, पता 1-247 |
| सटीकता | 0.5%FS (0.25%FS वैकल्पिक) |
| बिजली की आपूर्ति | 8-32V DC (ATEX IS बैरियर के माध्यम से) |
| सुरक्षा वर्ग | IP68 |
| आवास सामग्री | 316L स्टेनलेस स्टील |
| केबल सामग्री | केलर कोर के साथ PUR / PTFE वेंटेड केबल |
| बस क्षमता | प्रति RS485 खंड 32 सेंसर तक |
| संचालन तापमान | -20~70°C |
| प्रतिक्रिया समय | ≤10ms |
| ओवरलोड क्षमता | 200%FS |
| दीर्घकालिक स्थिरता | ±0.2%FS/वर्ष |
| मापा गया माध्यम | पानी, भूजल, सिंचाई का पानी, हल्के रसायन |
| प्रमाणन | ATEX, CE, ROHS, ISO 9001:2015 |
| रजिस्टर | कार्य | विवरण |
|---|---|---|
| 40001-40002 | पढ़ें (03/04) | स्तर मान (32-बिट फ्लोट, मीटर H2O) |
| 40003-40004 | पढ़ें (03/04) | तापमान (32-बिट फ्लोट, °C) |
| 40005 | पढ़ें (03/04) | सेंसर स्थिति और निदान |
| 40010-40011 | पढ़ें/लिखें (03/06/16) | शून्य ऑफसेट समायोजन (32-बिट फ्लोट) |
| 40020 | पढ़ें/लिखें (03/06) | मोडुबस स्लेव पता (1-247, डिफ़ॉल्ट 1) |
| 40021 | पढ़ें/लिखें (03/06) | बॉड दर कोड (0-7, डिफ़ॉल्ट 4=9600) |
प्र: मैं एक RS485 नेटवर्क पर कितने सेंसर कनेक्ट कर सकता हूँ?
उ: बिना रिपीटर के प्रति RS485 खंड 32 WNK8010-TT ATEX-RS सेंसर तक। RS485 रिपीटर के साथ, 247 सेंसर के नेटवर्क संभव हैं — प्रत्येक का एक अद्वितीय मोडुबस पता 1-247 से है।
प्र: क्या RS485 को भी ATEX बैरियर से गुजरना होगा?
उ: हाँ। RS485 संचार लाइनों को RS485 संकेतों के लिए डिज़ाइन किए गए प्रमाणित ATEX IS बैरियर से गुजरना होगा। हम बैरियर मॉडल की सलाह देते हैं जो विश्वसनीय मोडुबस संचार के लिए RS485 डिफरेंशियल सिग्नल अखंडता को बनाए रखते हैं।
प्र: क्या मैं इसे मौजूदा 4-20mA सिस्टम में रेट्रोफिट कर सकता हूँ?
उ: हाँ। WNK8010-ATEX-RS को एक साथ RS485 + 4-20mA आउटपुट के साथ ऑर्डर किया जा सकता है, जिससे आप मौजूदा 4-20mA नियंत्रकों के साथ संगतता बनाए रखते हुए डिजिटल मोडुबस निगरानी जोड़ सकते हैं।
प्र: RS485 मोडुबस के लिए अधिकतम केबल दूरी क्या है?
उ: उचित ट्विस्टेड-पेयर शील्डेड केबल के साथ 9600 बॉड पर 1200 मीटर तक। लंबी दूरी के लिए, मोडुबस-टू-फाइबर या मोडुबस-टू-4G गेटवे नेटवर्क को अनिश्चित काल तक बढ़ा सकते हैं।
प्र: न्यूनतम आदेश मात्रा क्या है?
उ: हम मूल्यांकन और प्रोटोकॉल परीक्षण के लिए 1 पीस से ऑर्डर स्वीकार करते हैं। ATEX प्रमाणन प्रलेखन के लिए 2-3 सप्ताह का लीड टाइम आवश्यक है।
